一、概述

ZN63-24型戶內高壓真空斷路器，系三相交流50Hz額定電壓為24kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。

該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

二、使用環境條件

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

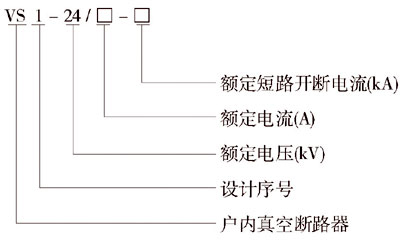

三、型號及含義

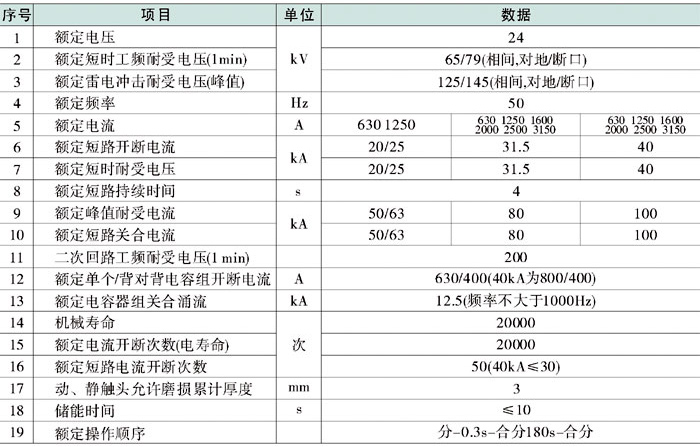

四、主要技術參數

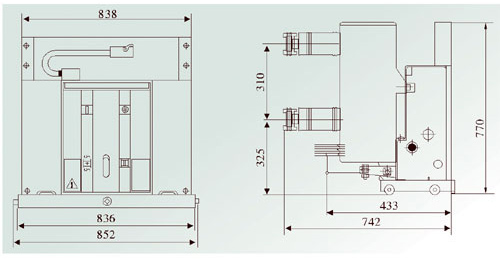

五、安裝尺寸圖

六、訂貨須知

1、斷路器名稱、型號以及訂購數量；

2、斷路器的額定電流及額定短路開斷電流；

3、所配操作機構的型號、名稱、操作電壓及脫扣器型式；

4、運轉車及其它備品，備件的數量；

5、用戶若有其他特殊要求，訂貨時協商。
